Automotive Bus Platform

QinchStudio + QHL-XCI

一套从信号接入、报文解析到记录回放的国产车载总线平台。为工程师保留专业能力,也把第一次抓包变得足够简单。

Windows 7 / 10 / 11 · CAN / LIN · DBC / LDF · UDS 诊断 · 基础功能免费

QHL-XCI-C2L1 2 × CAN · 1 × LIN · USB 2.0
2 × CAN独立高速 CAN 通道
1 × LINMaster / Slave 模式
1 MbpsCAN 最高通信速率
1 μs帧时间戳分辨率

One Connected Workflow

硬件、桌面工具与工程文件,不再各自为战

从总线接入、报文与信号解析,到记录、回放和重复验证,所有步骤围绕同一个工程连续完成。

01 / CONNECT

QHL-XCI

USB 即插即用,覆盖 CAN 与 LIN。硬件只负责把真实、稳定的总线数据交给你。

02 / UNDERSTAND

QinchStudio

实时收发、DBC/LDF 解码、信号曲线、UDS 诊断与记录回放,在同一个工程里完成。

03 / CONTINUE

本地工程

记录、过滤和发送配置跟随工程保存,让验证过程可以复现;登录账号后可以在不同电脑间同步工程。

QinchStudio

实时收发、数据库解码、诊断与记录回放,集中在一个工作台

QinchStudio 将设备连接、消息监控、信号解析和测试配置组织在同一个工程中。

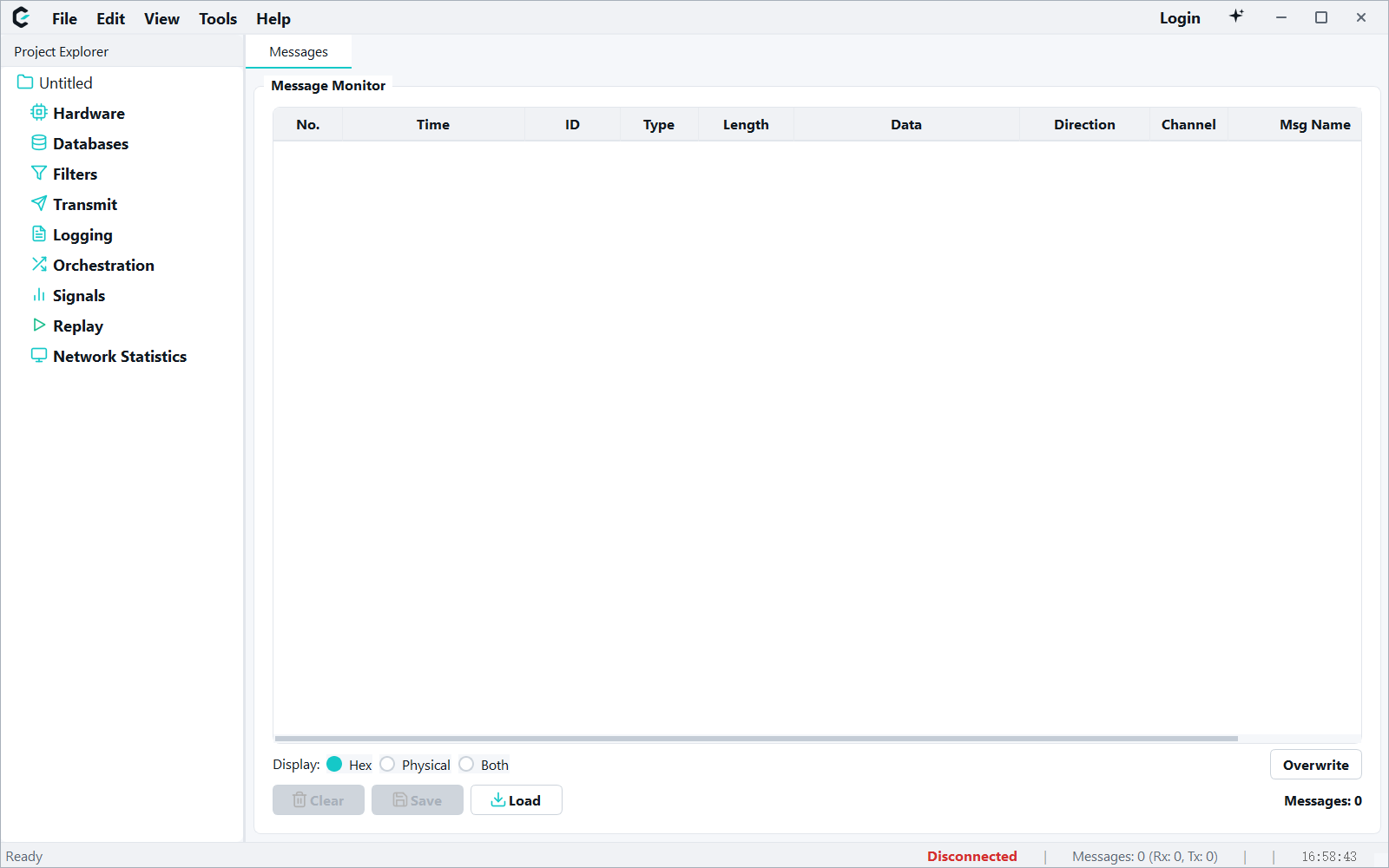

QinchStudio 消息监控主界面

从第一帧报文,到可复用的测试工程

连接设备后即可监控报文、加载数据库、配置过滤与发送任务,并将记录随工程保存。

  • CAN / LIN 消息实时监控,微秒级时间戳
  • 周期发送:每条报文单独设周期和次数
  • DBC / LDF 原生解析,信号监视与曲线
  • UDS 诊断:会话、DID、故障码、安全访问
  • ASC 记录、过滤、回放与网络统计

QHL-XCI Hardware

一台设备覆盖双 CAN 与单 LIN

C2L1 面向个人、教学与入门开发,USB 供电,插上电脑即可使用。

即将开售
QHL-XCI-C2L1 QHL-XCI-C2L1 实物图

个人 / 教学 / 入门开发

QHL-XCI-C2L1

用一台紧凑设备完成常见的双 CAN 网络分析与单路 LIN 节点调试。

  • CAN 通道2 路
  • LIN 通道1 路
  • 主机接口USB 2.0 FS
  • 时间戳分辨率1 μs
  • 配套软件QinchStudio

Built For Engineering

面向日常总线分析与验证任务

覆盖多通道监控、数据库解码、周期发送、UDS 诊断与开放 SDK,工程数据默认保留在本地。

多通道同时监控

并行观察多个 CAN/LIN 网络,适合网关、BMS 与车身控制节点联调。

数据库原生解码

导入 DBC 与 LDF 后直接显示信号名称、单位和物理值,信号可以实时监视和画曲线。

微秒级时间戳

两路 CAN 与 LIN 的帧时间统一计时,分辨率 1 μs,帧与帧之间的真实间隔看得清,记录文件里同样保留。

稳定的周期发送

每条报文单独设周期和发送次数;QHL-XCI 上的 CAN 周期发送不受电脑卡顿影响,1 ms 周期依然平稳。

UDS 诊断

诊断会话、读写 DID、读清故障码、安全访问、例程控制与 ECU 复位,诊断帧同时显示在消息页。

开放 SDK 与本地数据

免费 SDK 支持 C / C++、Python、C#、Java、Node.js;工程默认保存在本地,登录账号后可以同步到云端。

先从第一帧 CAN 报文开始

下载 QinchStudio,开始总线通信与分析;没有硬件,也可以用内置虚拟总线完成演练。

免费下载
